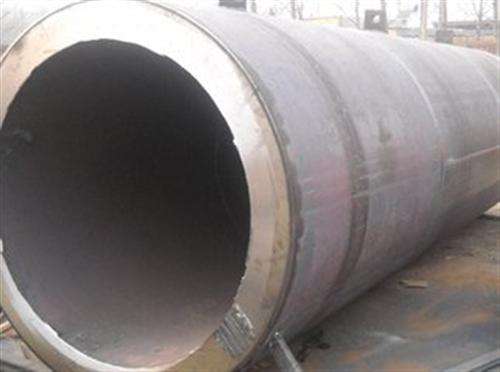

16Mn厚壁焊管屬于碳錳鋼管，碳的含量在0.16%左右，屈服點等于343MPa(強度級別屬于343MPa級)。16Mn鋼的合金含量較少，焊接性良好，焊前一般不必預(yù)熱。但由于16Mn鋼的淬硬傾向比低碳鋼稍大，所以在低溫下(如冬季露天作業(yè))或在大剛性、大厚度結(jié)構(gòu)上焊接時，為防止出現(xiàn)冷裂紋，需采取預(yù)熱措施。

　　不同板厚及不同環(huán)境溫度下16Mn鋼的預(yù)熱溫度：

　　焊件厚度 (mm) 不同氣溫下的預(yù)熱溫度計(℃)：

　　16以下 不低于-10℃不預(yù)熱,-10℃以下預(yù)熱100～150℃;16～24 不低于-5℃不預(yù)熱,-5℃以下預(yù)熱100～150℃;

　　25～40 不低于0℃不預(yù)熱,0℃以下預(yù)熱100～150℃;

　　40以上 均預(yù)熱100～150℃。

　　16Mn厚壁焊管手弧焊時應(yīng)選用E50型焊條，如堿性焊條E5015、E5016，對于不重要的結(jié)構(gòu)，也可選用酸性焊條E5003、E5001。對厚度小、坡口窄的焊件，可選用E4315、E4316焊條。

　　16Mn厚壁焊管埋弧焊時H08MnA焊絲配合焊劑HJ431(開I形坡口對接)或H10Mn2焊絲配合焊劑HJ431(中板開坡口對接)，當需焊接厚板深坡口焊縫時，應(yīng)選用H08MnMoA焊絲配合焊劑HJ431。

　　16Mn厚壁焊管是目前我國應(yīng)用最廣的低合金鋼，用于制造焊接結(jié)構(gòu)的16Mn鋼均為16MnR和16Mng鋼。

　　化學(xué)成分

　　C ：0.13～0.19 Si ：0.20～0.60 Mn ：1.20～1.60 Cr≤0.30 P≤0.030 S≤0.030 Ni≤0.30 Cu≤0.25

　　16Mn厚壁焊管計算公式:[(外徑-壁厚)*壁厚]*0.02466=kg/米(每米的重量)

　　主要特性:綜合性能好，低溫性能好，冷沖壓性能，焊接性能和可切削性能好。

　　應(yīng)用舉例：礦山，運輸，化工等各種機械。

　　16Mn厚壁焊管標準，16Mn是舊國標GB/T1591-1988中的低合金高強度結(jié)構(gòu)鋼的牌號，新國標GB/T1591-2008中的牌號為Q345(Q345有5個質(zhì)量等級，Q345A~Q345E)，Q345A對應(yīng)美國ASTM的牌號是Gr·50。

　　16Mn的硬度：

　　16Mn的硬度不能用HRC，一般是140HBS，如果非要用HRC換算，140/10就行無縫鋼管尺寸及允許偏差

　　偏差等級標準化外徑允許偏差

　　D1±,1,5%,最小±,0,75,mm

　　D2±,1,0%,最小±,0,50,mm

　　D3±,0,75%,最小±,0,30,mm

　　D4±,0,50%,最小±,0,10,mm
